يمكن أن يكون ملف PDF الأنيق عديم الفائدة تقريبًا إذا أظهر مركز التصريف المقصود أثناء تحرك الأنبوب المثبت حول سكة الدرج. الرسم لا يزال يبدو احترافيًا. الغرفة تحكي قصة مختلفة. أريدالحمام الغرور كما الرسومات المبنيةللحفاظ على هذا الاختلاف بأمانة، بما في ذلك موضع الخدمة النهائي وتعديل الخزانة والرمز العلوي والتغيير المعتمد. وإلا فإن فني الصيانة الأول يصبح هو الشخص الذي يتعين عليه إعادة اكتشاف التثبيت.
لا أتوقع أن يقوم فريق المرافق بالبحث في كل مراجعة تصنيع للعثور على مفصل واحد أو صمام إغلاق أو رشاش بديل. تحتاج عملية التسليم إلى سجل غرفة موجز مرتبط بملف المشروع الخاضع للرقابة. يجب أن يجيب على أربعة أسئلة بسرعة: ما الذي تم تثبيته، وأين يتم تثبيته، وكيف يمكن الوصول إليه، وما هو المرجع المعتمد الذي يحدد البديل.
جدول المحتويات
- فصل نية التصميم عن السجل المثبت
- غرفة التسجيل، الخزانة، الجزء العلوي، الحوض ومعلومات الخدمة
- ربط الرسومات بالصور الفوتوغرافية وجداول المكونات
- التحكم في التغييرات والمراجعات والوصول إلى الصيانة
- إصدار ملف يمكن لعمليات الفندق البحث فيه والوثوق به
الحمام الغرور كما بنيت الرسومات ليست مجموعة التصميم المعتمدة
ويظل التصميم المعتمد مهمًا لأنه يحدد النية والأبعاد والمسؤوليات. يخدم السجل -المنشأ غرضًا آخر. ويحدد حالة التثبيت النهائية ويشير إلى الموافقة التي سمحت بأي اختلاف. لا أقوم أبدًا بمسح البعد الأصلي واستبداله بصمت. أقوم بتحديد القيمة المثبتة، والإشارة إلى سجل التغيير، والاحتفاظ بكلا الإصدارين في سجل المستند.
الباقات حمام الفندق: الدليل الكامليحدد كيفية توافق معلومات الخزانة والأعلى والمغسلة والمشروع معًا. يستخدم السجل النهائي نفس منطق الحزمة. إذا جاء سطح العمل من مصدر والخزانة من مصدر آخر، فلا تزال ورقة الغرفة بحاجة إلى توصيل معرفاتهما والواجهة المعتمدة بينهما.
رسميكرسم-مبنيينقل ما تم إنشاؤه بدلاً من ما بقي على رسم العطاء. بالنسبة للغرور، فإن ذلك لا يتطلب نموذج بناء مثقلًا. فهو يتطلب معلومات دقيقة عن الغرفة، وأبعادًا يمكن قراءتها، وعروضًا واضحة، وفهرسًا موثوقًا للصور الفوتوغرافية، والجداول الزمنية، وموافقات التغيير.
استخدم معرف غرفة واحد في كل مكان
أحتفظ بنفس رمز الغرفة على الرسم، وملصق الخزانة، والملصق العلوي، وصور الفحص، وورقة اختبار المياه-، والجدول الزمني للأجهزة، وفهرس التسليم. إذا قام الفندق بإعادة ترقيم الغرف قبل الافتتاح، فإن الملف يحمل كلاً من رمز البناء ورقم الغرفة التشغيلية. إن المرجع الترافقي البسيط-يمنع موظفي الصيانة من طلب مكون مقابل التصنيف التاريخي الخاطئ.
لا يزال الجدول الزمني لنوع الغرفة-مهمًا، ولكن لا يمكنه استبدال السجل الفردي. قد تشترك الغرف المتكررة في رسم قياسي واحد بينما يحتوي عدد صغير على تخطيطات يدوية أو مساحات يمكن الوصول إليها أو جدران مختلفة أو انحرافات خدمة معتمدة. أستخدم التفاصيل القياسية مرة واحدة، ثم أضيف ورقة انحراف محددة للغرفة-فقط عندما تختلف حالة التثبيت.
بالنسبة للفنادق المتكررةالحمام الغرور كما الرسومات المبنيةبحاجة إلى فهرس حالة الغرفة-بجانب التفاصيل القياسية. أقوم بتحديد ما إذا كانت كل غرفة تتبع المعيار، أو تحمل ترتيبًا يدويًا، أو لديها انحراف معتمد. يمنع هذا المؤشر الفني من التعامل مع غرفة واحدة غير عادية كدليل على أن نوع الغرفة بأكمله قد تم بناؤه بنفس الطريقة.
قم بتسجيل الخزانة على أنها مجمعة وليست مستطيلة
لا يخبر مخطط الخزانة والعرض الإجمالي أحداً بكيفية الحفاظ عليه. يحتاج السجل إلى رمز الخزانة، وتوجيه اليد، وتشطيب البناء، والألواح الطرفية المكشوفة، وعروض الحشو، ومناطق تثبيت الجدار، ومواضع القضبان، والظهر القابل للإزالة، ولوحات الوصول، وأحجام الأبواب والأدراج، وعائلات الأجهزة وأي موقع-فتح خدمة مقطوعة. أقوم أيضًا بتحديد اللوحات التي يمكن إزالتها دون إزعاج الجزء العلوي.
النطاق خزانة الحماميمنح فرق المشروع مسارًا واضحًا للفئة، ولكن يجب أن يقوم سجل الغرفة بتضييق نطاق هذا التحديد ليشمل الوحدة المثبتة والانتهاء. لا يمكن لاسم الفئة العامة تحديد واجهة الدرج البديلة بعد سنوات. أقوم بتضمين مرجع النهاية المتحكم فيه، وليس وصفًا غير رسمي مثل المظهر الرمادي الدافئ أو الجوز.
الجدول الزمني لمكونات الغرورتنتمي المعلومات إلى جانب الرسم أو في جدول مرتبط بمعرفات ثابتة. تحتاج رموز المفصلات والمسارات، وتشطيب المقبض، ومكونات الطاقة، وأجهزة خزانة المرآة والأغطية القابلة للإزالة إلى تفاصيل كافية لشراء الصيانة. وهذا يختلف عن جدول كمية قطع الغيار-. يذكر المرء ما تم تثبيته؛ وينص الآخر على المخزون الذي يحتفظ به المشروع.
المنشورةاستبدال الغرور بالفندق-الجدول الزمني الجزئي لفرق المرافقيغطي الكميات الاحتياطية ومراقبة التسليم. أقوم بربط رمز المكون-المضمن بهذا الجدول الزمني، حتى يتمكن الفني من معرفة ما إذا كان العنصر الصحيح موجودًا بالفعل في المتجر قبل أن يؤدي الإصلاح المرتجل إلى تغيير الخزانة.
أقوم أيضًا بوضع ملاحظة مدى الحياة-للخدمة فقط عندما تكون مدعومة من قبل الشركة المصنعة للمكونات أو متطلبات المشروع.الحمام الغرور كما الرسومات المبنيةليست المكان المناسب لفترات الاستبدال المتوقعة. فهي تحدد الجزء المثبت ومسار الضبط والبديل المعتمد حتى تتمكن العمليات من اتخاذ قرار بناءً على الأدلة الحالية عندما يحتاج المكون إلى الاهتمام في النهاية.
أظهر قمة الغرور والحوض وتقاطع الحائط بوضوح
يحتاج العرض العلوي إلى الطول والعمق النهائيين، والأجزاء المتدلية المكشوفة، والفجوات الجانبية للجدار-، وموضع التماس حيثما ينطبق ذلك، وفتحة الحوض، وفتحات الصنبور، وملف تعريف الحافة، وارتفاع البقع، والمرتجعات الجانبية وأي حقل-منطقة مكتوبة. أقوم بتسجيل المادة وإنهاء الكود. إذا كان الجزء العلوي به حركة مرئية، فإن اللوح- الكامل أو مرجع صورة الإنتاج ينتمي إلى سجل النهاية أيضًا.

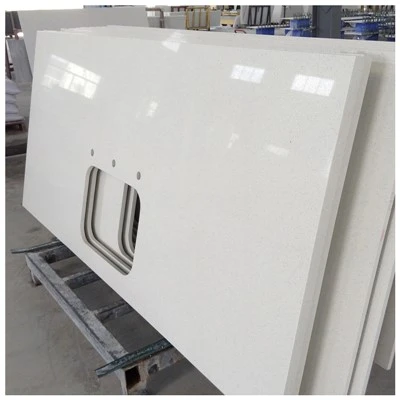

A كونترتوب الغرور الكوارتزقد يتكرر باستمرار في العديد من الغرف، ولكن الهندسة المثبتة يمكن أن تختلف عند إرجاع الجدار وانقطاع الخدمة. يضيف سطح الحجر الطبيعي لوحًا-شكلًا محددًا وأدلة إصلاح. الرسم يحدد الهندسة. تحدد الصورة المرتبطة الوجه المرئي الفعلي. أنا لا أطلب مستندًا واحدًا للقيام بالوظيفتين بشكل سيئ.
بالنسبة للحوض، أقوم بتسجيل الشركة المصنعة والطراز وطريقة التثبيت وتفاصيل الدعم وحالة الفائض والنفايات وتكوين الصنبور. يُظهر الرسم غلاف الوعاء الموجود أسفل الجزء العلوي لأن هذا هو المكان الذي تتنافس فيه الأدراج والقضبان والخدمات. إذا أدى تغيير موقع معتمد إلى قطع درج أو تحريك حاجز، فيجب أن يُظهر العرض المبني كـ- النتيجة النهائية.
سجل الانتهاء من الحمامتغطي المعلومات أيضًا باكسبلاش ومانع التسرب. ألاحظ رموز النهاية واتجاه الإرجاع والمواقع المشتركة ومرجع مانع التسرب المعتمد. تساعد الصورة الفوتوغرافية تحت ضوء المرآة العادي العمليات على تمييز اللون المثبت عن اللون البديل اللاحق الذي بدا مشابهًا فقط تحت إضاءة المستودعات.
تحتاج الصورة النهائية نفسها إلى مرجع محايد وإطلالة أوسع على الغرفة. يمكن أن يؤدي تعرض الكاميرا إلى جعل الجزء العلوي يبدو أكثر دفئًا أو برودة من السطح المثبت. أنا استخدمالحمام الغرور كما الرسومات المبنيةللإشارة إلى نموذج التشطيب الفعلي المعتمد ورمز المنتج؛ تسجل الصورة الموضع والحالة بدلاً من التظاهر بأنها معيار ألوان مثالي.
خريطة الوصول إلى السباكة والكهرباء قبل إخفائها
مفيدةرسم الوصول إلى السباكةيُظهر مركز التصريف النهائي ونقاط الإمداد واتجاه الصمام ومسار المصيدة ومسارات الخراطيم واللوحة أو الدرج الذي يوفر الوصول. كما أنه يشير إلى المناطق التي يُحظر فيها الحفر لأن الخدمات تمر خلف الخزانة. ألتقط صورًا قبل إغلاق اللوحة الخلفية، باستخدام المقياس ورمز الغرفة في الإطار.
الأعمال السباكة في الحمام -داخليسجل مناطق الخدمة المقصودة قبل الإنتاج والتركيب. يصور الرسم النهائي المكان الذي انتهت فيه هذه الخدمات بالفعل. وعندما يختلف الاثنان، أطلب مرجع التغيير المعتمد. البعد المكتوب بخط اليد بدون مرجع أو تاريخ الموافقة هو مجرد دليل.
السجلات الكهربائية تتبع نفس المنطق. أظهر المنفذ أو العازل أو تغذية درج الطاقة- أو محرك الإضاءة أو وصلة المرآة عندما تشكل جزءًا من حزمة الزينة. تحديد العزلة التي يمكن الوصول إليها والأغطية القابلة للإزالة. المصمم الكهربائي والامتثال لقواعد التجارة الخاصة المرخصة؛ يُظهر السجل المميز الواجهة المادية ومسار الصيانة دون التظاهر باستبدال الوثائق المعتمدة.
التخطيط المنافذ الكهربائية للحماميشرح كيف تؤثر حركة الدرج ومناطق الرش ومواضع المرآة على التنسيق المبكر. يضيف سجلي النهائي موضع التثبيت وتسمية المكون، مما يمنع أعمال الاستبدال اللاحقة من الاعتماد على المجموعة الأصلية- وحدها.
قبل إغلاق نقاط الكهرباء والسباكة، أطلب من شخص لم يقم بإعداده تحديد موقع كل نقطة وصول في الغرفة الحقيقية. إذا لم يتمكن الشخص من العثور على الصمام أو المحرك أو الغطاء القابل للإزالة من السجل، فإن المستند يحتاج إلى عرض أو بُعد آخر. جيدالحمام الغرور كما الرسومات المبنيةيتم اختبارها عن طريق الاستخدام، ولا يتم قبولها لأن حدود الورقة تبدو كاملة.
استخدم مصفوفة السجلات التي تؤدي إلى الأدلة
أبقي الورقة الرئيسية قابلة للقراءة وأنقل التفاصيل إلى السجلات المرجعية. يوضح الجدول أدناه الحد الأدنى من العلاقة التي أتوقعها. قد تتطلب مواصفات المشروع المزيد من المعلومات.
| طبقة التسجيل | الحد الأدنى من المحتوى | الأدلة المرتبطة | الاستخدام الرئيسي في المستقبل |
|---|---|---|---|
| هوية الغرفة | رمز البناء، الرقم التشغيلي، نوع الغرفة، التصميم المُسلم | فهرس الغرفة وصورة الباب | العثور على السجل الصحيح |
| مجلس الوزراء | رمز الوحدة، واللمسة النهائية، والحشوات، ومناطق التثبيت، ولوحات الوصول، والأجهزة | التسميات والارتفاعات والجدول الزمني للمكونات | التعديل والاستبدال |
| أعلى وبالوعة | المادة، النهاية، الهندسة، الحافة، القطع، الدعم والنموذج | الرسم العلوي أو اللوح أو صورة الوجه وسجل -القياس الجاف | إصلاح أو إعادة صنع |
| خدمات | الصرف والإمدادات والصمامات وواجهات الطاقة ومسار الوصول | صور ما قبل الإغلاق وأوراق الاختبار | الوصول الآمن للصيانة |
| التغييرات | الانحراف المثبت والسبب والموافقة والتاريخ | RFI أو تعليمات الموقع أو الترميز المعتمد-. | فهم التصميم-لاختلاف-الموقع |
| التسليم | اختبار المياه، والتشغيل، والرعاية، وقطع الغيار، وحالة العنصر-المفتوح | إصدار الغرفة الموقعة والصور النهائية | قبول العمليات |
الدرس الصعب-: تغيير الموقع غير المسجل يتحول إلى هدم مستقبلي
يمكن تحريك المصرف حول الدرج ويعمل بشكل مثالي عند التسليم. إذا لم يتم إدخال المركز المنقح ومسار الوصول إلى السجل مطلقًا، فسيرى الفني اللاحق الرسم الأصلي فقط. يبدأ البحث بعد ذلك بإزالة الألواح أو الأدراج أو التشطيبات التي لا تحتاج إلى إزعاج. نجح التثبيت، لكن السجل المفقود يحول الصيانة الروتينية إلى تحقيق.
الدرس المستفاد: قم بتسجيل كل تغيير مخفي تمت الموافقة عليه قبل عودة آخر لوحة قابلة للإزالة.
اجعل الملف قابلاً للبحث، ومُحدد الإصدار، وصغيرًا بما يكفي للاستخدام
الصور تحتاج إلى أسماء واتجاه وسياق
أقوم بتسمية الصور حسب الغرفة والمكون والعرض بدلاً من ترك أرقام الكاميرا. تشتمل المجموعة المفيدة على الزينة الشاملة، وملصق الخزانة، والوجه العلوي، والجانب السفلي من الحوض، والصمامات والمصيدة، ولوحة الوصول المفتوحة، ورمز الأجهزة، وتقاطع الحائط، وحالة الجفاف النهائية. أقوم بإضافة أسهم أو تعليقات فقط عندما تكون التفاصيل غامضة. تبقى النسخ الأصلية الخام متاحة.
يجب أن تكون المراجعة الحالية واحدة واضحة
جيدالحمام الغرور كما الرسومات المبنيةإظهار المراجعة وتاريخ الإصدار والمُعد وحالة الموافقة في كل ورقة. تظل الملفات التي تم استبدالها مؤرشفة ولكنها لا توجد بجانب الإصدار الحالي بأسماء متطابقة تقريبًا. أفضّل فهرسًا خاضعًا للرقابة يشير إلى أحدث ورقة ويحافظ على السجل بشكل منفصل.
تغلب الجداول الزمنية المنظمة على النغمات الطويلة
أستخدم حقولًا متسقة لرمز المكون ومرجع الشركة المصنعة والتشطيب وقابلية تطبيق الغرفة وملاحظة الاستبدال. يسمح ذلك لفريق الفندق بتصفية الجدول دون قراءة صفحات النثر. لا يزال الرسم يحمل الأبعاد الأساسية وتعليمات الوصول، ولكنه لا يكرر كامل قطع الغيار- أو مستند الرعاية أو التشغيل.
تصعيد سجل مفقود أو متناقض على الفور
في حالة اختلاف حالة التثبيت والرسم، قم أولاً بتصوير الغرور بالكامل والفرق المحدد بمرجع قابل للقياس. ثانياً، قم بإيقاف أي عمل من شأنه إخفاء الحالة أو تغييرها. ثالثًا، أرسل إلى فريق المشروع المسؤول والمورد الرسم الحالي ورمز الغرفة وصور الفحص وتاريخ التغيير للمقارنة. لا أقوم بتصحيح السجل الخاضع للرقابة إلا بعد الموافقة على حالة التثبيت ومسار الموافقة.
الأسئلة المتداولة
1. ما الذي يجب أن تتضمنه رسومات الحمام المبنية؟
إنهم بحاجة إلى هوية الغرفة، وهندسة الخزانة النهائية ورموزها، ومعلومات السطح والمغسلة، ومواضع الخدمة المثبتة، ولوحات الوصول، والتشطيبات، وتقاطعات الحائط، ومراجع المكونات، والانحرافات المعتمدة، وأدلة التشغيل، وروابط للصور الفوتوغرافية المشفرة للغرفة-. تتحكم مواصفات المشروع الدقيقة في التسليم النهائي.
2. هل-رسومات التثبيت المميزة كافية للتسليم؟
يمكنهم تكوين سجل البداية إذا كانت العلامات-مقروءة ومؤرخة وقابلة للتتبع ومنقولة إلى التنسيق النهائي المطلوب. إن ورقة الخطوط الحمراء غير الدقيقة-بدون تعريف الغرفة أو حالة الموافقة أو الصور الفوتوغرافية المرتبطة ليست كافية لعمليات الفندق المتكررة.
3. هل يجب أن يكون لكل غرفة فندقية متكررة رسم منفصل؟
استخدم رسمًا قياسيًا واحدًا يمكن التحكم فيه للظروف المتكررة حقًا، ثم احتفظ بفهرس الغرفة وورقة الانحراف للتخطيطات التي تم تسليمها أو الغرف التي يمكن الوصول إليها أو تغييرات الموقع المعتمدة. لا تزال كل غرفة بحاجة إلى سجل يحدد مكوناتها المثبتة وحالة الاختبار.
4. كيف يجب تسجيل أعمال السباكة والكهرباء المخفية؟
اعرض الأبعاد النهائية من مسند محدد، وحدد الصمامات والعزل، وحدد طرق الوصول ومناطق عدم الحفر-، واربط بصور ما قبل الإغلاق- بمقياس مرئي ورمز الغرفة. تظل السجلات التجارية المعتمدة منفصلة عندما يتطلبها المشروع.
5. ما الذي يجب أن يحدث أولاً عندما يتعارض الرسم -المبني مع الغرفة؟
تصوير حالة التركيب وقياسها، ثم إيقاف أي عمل يمكن أن يخفيها أو يغيرها. أرسل الدليل مع الرسم الحالي وجدول الغرفة وسجلات الفحص الأصلية إلى المورد المسؤول وفريق المشروع قبل مراجعة ملف التسليم الخاضع للرقابة.
سريعة-مرجع لقائمة التحقق من رسومات الحمام المزخرفة
- مطابقة رقم غرفة العمليات مع رمز غرفة البناء.
- خزانة السجلات، والأعلى، والمغسلة، والصنبور، ومعرفات الأجهزة.
- أبعاد الخدمات النهائية ولوحات الوصول من مسند محدد.
- قم بربط الصور الفوتوغرافية المشفرة بالغرفة- بكل واجهة مخفية.
- قم بالإشارة إلى كل انحراف معتمد بدلاً من محو هدف التصميم.
- افصل الإصدار الحالي عن المراجعات المؤرشفة التي تم استبدالها.
- تأكد من فتح الملف والبحث فيه وطباعته قبل التسليم.
الاستنتاج النهائي
مفيدالحمام الغرور كما الرسومات المبنيةقم بتسجيل الغرفة النهائية دون دفنها تحت كل وثيقة تاريخية. يقومون بتحديد الخزانة، والجزء العلوي، والمغسلة، والأجهزة، والخدمات، ونقاط الوصول، والتشطيبات والتغييرات المعتمدة، ثم ربط هذه الحقائق بالصور والجداول الزمنية القابلة للبحث. إليك ما سأفعله: إصدار سجل بسيط يمكن للفني قراءته بجوار وحدة التزيين، لأن KA UNITED تفضل الاحتفاظ بصورة واحدة واضحة للخدمة-بدلاً من مطالبة العمليات بإزالة اللوحة النهائية فقط لمعرفة ما يوجد خلفها.
مراجع
- المبادئ التوجيهية لتخطيط المطبخ والحمام مع معايير الوصول، الجمعية الوطنية للمطبخ والحمام.
- كود السباكة الدولي، مجلس الكود الدولي.
- دليل تصميم حجر البعد، معهد الحجر الطبيعي.
- كونترتوب الحجر الطبيعي: اعتبارات لتطبيقات المطبخ والحمام، معهد الحجر الطبيعي.
- مبادئ إدارة المعلومات ISO 19650، المنظمة الدولية للتوحيد القياسي.
- متطلبات إغلاق المشروع ورسم السجلات ووثائق العقد المعمول بها.
- البيانات الفنية للخزانة والأجهزة والحوض والصنبور والأسطح، والشركات المصنعة للمنتجات المعمول بها.
